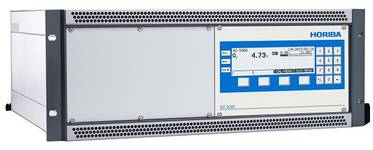

آنالایزر اندازه گیری اکسیژن مدل NZ-5000
آنالایزر NZ-5000 به منظور اندازه گیری سریع و دقیق غلظت O2 در گازهای پروسس طراحی شده است.
این آنالایزر میتواند در محیط های سخت صنعتی مانند دودکش ها و اماکنی دارای گرد و غبار زیاد استفاده شود.
آنالایزر شامل یک پراب قوی می باشد که در سر آن یک سنسور قرار دارد و به طور مستقیم در معرض گازها قرار میگیرد.
- دارای تائیدیه EN15267
- مناسب برای اندازه گیری اکسیژن در گازهای خروجی از دودکش
- دقت اندازه گیری (حداکثر خطا 0.2 درصد میباشد)
- کالیبراسیون کاملا اتوماتیک
- ذخیره دیتاهای اندازه گیری شده
- بازه اندازه گیری قابل تنظیم
- نمایش اطلاعات و وضعیت دستگاه بر روی صفحه نمایشگر
|
Electronic Unit
|
|
|
Housing
|
Aluminium 19" 4HE; RAL9006; RAL7016
|
|
IP code
|
IP20
|
|
Display
|
LC dot matrix 240 x 64 - LED backlit
|
|
Keybad
|
Membrane keypad
|
|
Signal LEDs
|
Alarm-orange, maintenance-orange, error-red
|
|
Accuracy
|
+-0,2% of measured value
|
|
ACAL (automatic calibration)
|
1 or 2 point automatic calibration
|
|
Reaction time
|
<5sec.
|
|
Pneumatic connections-gas entry
|
6mm pipe diameter
|
|
Pneumatic connections-gas exit
|
10mm pipe diameter
|
|
Pneumatic connections-instrument air entry
|
6mm pipe diameter
|
|
Main voltage
|
230V +-10% 50 to 60Hz
115V +-10% 50 to 60Hz
|
|
Power consumption
|
250VA (heating phase)
150VA (typical measuring mode)
|
|
Recommended fuse
|
6,3A T
|
|
Output signal O2
|
Active, 0/4 to 20mA
max. load 500Ohm, galvanically isolated
|
|
Relay contacts
|
24V AC/DC, 1A
|
|
Temperature range
|
-20°C to +55°C (other temperature ranges on request)
|
|
Interfaces (optional)
|
RS232, RS485; Foundation Fieldbus, HART (others on request)
|
| |
|
|
Probe
|
|
|
Process gas temperature
|
Up to 600°C (standard)
Up to 800°C (optional)
Up to 1400°C (with cooling-tube)
|
|
Immersion depth
|
Standard lengths: 495mm, 925mm, 1835mm, 2768mm, 3682mm (other lengths on request)
|
|
Immersion depth with cooling tube
|
500mm / 1000mm
(other lengths on request)
|
|
Measuring principle
|
Ziconium oxide
|
|
Measurin range
|
0-100 vol.%
|
|
Process gas pressure
|
-50 to 50mbar
|
|
Flow velocity
|
0 to 50m/s
|
|
Ambient temperature
|
-40°C up to +80°C
|
|
Reaction time
|
0,5s (process flow velocity > 10m/sec.)
|
|
T90-time
|
5,0s (process flow velocity > 10m/sec.)
|
|
Probe material
|
V4A (DIN 1,4571 / SS316Ti)
|
|
IP code
|
IP65
|
|
Detection limit
|
<1ppm O2
|
|
Compatibility
|
Westinghouse 218,255
|
|
CE marking
|
EMC Directive 2004/108/EC
Low Voltage Directive 2006/95/EC
EN61326-1:2006
EN61010-1:2010
|
